   在液壓支架的修理工藝中，支架的千斤頂要全部翻新，包括缸筒除銹、活塞缸再次電鍍以及密封件的更換，這就導致在修理過程中支架千斤頂的拆裝是必不可少的，為了更好地提升拆裝千斤頂的工作效率及安全性，設計了一種簡單、高效的拆裝工具，并對舊式的頂缸機進行了改造優化，既降低了工人的勞動強度，又極大地提高了生產效率，并在最大程度上保證了生產的安全性。

   近年來，受全國煤炭市場影響，各礦井對新液壓支架的需求量逐年下降，尤其在進入2019年以來，這種現像尤為嚴重，為了順應市場形勢，保證大同煤礦集團機電裝備公司中央機廠繼續生產發展，該廠不得不由液壓支架制造為主轉為液壓支架修理為主，修理支架工藝要求，原支架上使用的千斤頂需要全部解體，原則上沒有達到報廢標準的千斤頂缸體必須進行除銹處理，活塞桿、相應的導向套以及活塞等必須進行二次電鍍處理，特別損壞嚴重的還需要進行先鍍鐵，后鍍鉻處理， 另外，尤其重要的一點是舊的千斤頂必須全部更換密封件，最后千斤頂重新組裝后進行打壓試驗，打壓試驗合格后最終還需要進行拋丸噴漆處理，以此來保證千斤頂的正常使用。但在維修千斤頂的過程中，存在各種各樣的問題，包括工具的缺失以及頂缸機的老化等，嚴重制約了生產的順利進行，

   針對上述問題，本文提出了以下解決方案并加以實施:

   ①根據不同的導向套、不同的活塞，綜合尺寸，設計了幾種既結構簡單又省力的拆裝工具，方便工人操作

   ②對舊頂缸機不合理的地方進行了優化改造，使其更簡單，使用起來更方便，通過改造，使得支架千斤頂拆裝工藝得到優化，效率得到了提升，保證了生產的順利進行.

   1改造內容

   1.1拆裝工具的研制

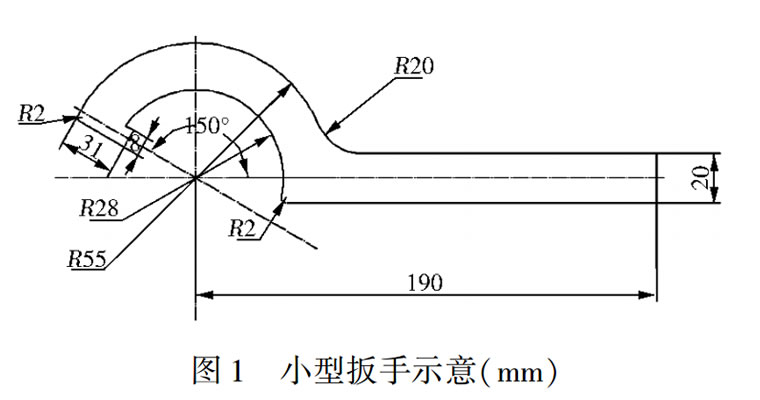

   在維修液壓支架舊千斤頂時，需要導向套和缸體、活塞桿分離，活塞桿和活塞分離，但在實際操作過程中，由于舊支架千斤頂各部分零件勞損程度不同，拆裝過程極度困難，尤其部分小缸徑千斤頂經常由于沒有相應的工具，費時費力，無從下手，針對這一問題，為了能高效完成維修任務，我們根據不同導向套、不同活塞，綜合尺寸，設計制作了幾種結構簡單，省時省力的拆裝工具。采用半圓頭加長手柄的結構，在半圓部分設計了卡鍵結構，該結構可以使得工裝能與導向套鍵槽相互配合，見圖 １，利用杠桿原理，方便操作，節省了拆裝的時間和精力， 做出的小工裝大大提高了拆裝效率。

   1.2頂缸機的優化改造

   支架千斤頂拆解結束后，待千斤頂的除銹以及電鍍等工藝完成，就可以進行支架千斤頂的組裝了，首先，將支架密封件安裝在相應的導向套以及活塞上面，之后將活塞與千斤活塞桿進行組裝，再將活塞與活塞桿整體通過頂缸機頂入千斤缸體中，最后進行導向套的安裝， 在千斤頂的組裝過程中，頂缸機成為一項嚴重的制約因素。

   1.2.1原有頂缸機存在的問題

   千斤頂組裝時離不開頂缸機，由于車間的千斤頂頂缸機年久失修，處于報廢狀態，頂缸千斤頂損壞、框架老化、操作閥失靈，車間組裝千斤時，工人們不得不用天車及吊具來完成，安全系數極低，工作量較大，生產效率低， 制造新的頂缸機周期長，嚴重制約著車間安全生產工作的正常進行，必須對舊的頂缸機進行優化改造，通過分析發現，舊的頂缸機有以下幾點不合理之處:①用于頂缸的千斤頂缸徑、桿徑不合理，該廠之前使用的拆缸機制造于20多年前，原拆缸機只適用于ZZS6000型、ZZS5600 型等小型液壓支架組裝千斤頂用，如今主要的制修支架類型為ZF12000型、ZF13000型、ZF15000型等大采高放頂煤液壓支架，原拆缸機頂缸千斤頂缸徑、桿徑小，導致頂千斤活塞桿時動力不足，組裝千斤頂效率不高，已滿足不了如今組裝千斤頂的要求[３] ， ②頂缸千斤頂固定方式不合理，原頂缸千斤頂是直接焊接在頂缸機框架上的，因頂缸千斤頂密封為橡膠密封，這就導致在安裝頂缸千斤頂時，極易出現該千斤頂活塞密封高溫變形的情況，另外，千斤頂焊在頂缸機框架上，在千斤頂出現問題需要維修時，千斤頂無法正常更換，只能采取破壞手段拆卸，不利于頂缸千斤頂的維修[４] ，③原頂缸機操作系統都采用之前支架上用的老式碳鋼插裝式閥類，不利于維修， 這類閥壽命較短，且插裝閥出現問題后不易維修[５] ，

   1.2.2頂缸機優化改造

   針對以上幾點不合理之處，結合該廠現有狀況，進行了如下優化:首先對其報廢的千斤頂進行拆除，原千斤頂直接焊死在頂缸機框架上，千斤頂或密封損壞后，很難進行更換，不利于修理，原千斤頂缸徑100mm、桿徑 ,60mm，已經滿足不了如今裝配千斤頂的需求，用廠里現有的千斤頂更換頂替，具體改造過程如下:①對報廢的千斤頂進行拆除，用氧氣切割下報廢的千斤頂，在原位置上焊接１個直型圓筒，在圓筒末端對稱加工兩個直徑為３２ｍｍ的孔，用于固定頂缸機的千斤頂，把選定好的頂缸千斤頂裝進去，并利用鉸接銷軸固定在頂缸機尾部，這樣頂缸千斤頂損壞后不用氧氣切割，直接拆卸銷軸即可進行更換[５] ， ②找廠里現有千斤頂缸徑為125mm、桿徑為85mm作為頂缸千斤頂使用，增加了千斤頂在裝配過程中的動力，大幅提升了工作效率[６] ， ③原操作閥為老式碳鋼插裝式閥，壽命短、難維修，現更換為當前大采高支架普遍使用的不銹鋼非插裝式操作閥，方便耐用、更換閥芯組件更容易， 最后，對舊頂缸機結構框架進行加固，通過改造，頂缸機煥然一新，大幅提升了工作效率。

   2改造效果

   2.1應用情況

   經過3個多月的設計以及制作，優化改造后的頂缸機終于完成，經組裝實驗，各項技術性能均達到設計要求，配合著拆裝工具，都達到了預期的效果，該頂缸機投入使用半年多來，先后完成了制造同忻ZF15000/ 28/42 型支撐掩護式電液控支架108架、修理馬道頭ZF15000/28/42型支撐掩護式支架120架、修理東周窯ＺＦ1300/25/38放頂煤支架59架等共計7個批次654架支架，

   2.2經濟效益及社會效益在對頂缸機修舊利廢改造正式投入生產后，大大減輕了工人安裝千斤頂的勞動強度，大幅度提升了工作效率，以前需要4人合作完成的工作，現在只需要兩人操作就可以完成，以ZF13000 型支架為例:以前安裝千斤頂時需要4個人，每天可以安裝6-7個，頂缸機修舊利廢改造后，安裝千斤頂時只需要兩人，每天可以安裝18-20個，工作效率是以前的6倍，年累計節約資金約10萬元，該頂缸機修舊利廢改造使用幾個月以來，較好地完成了ZF13000、ZZ10000、ZF15000型支架千斤頂拆解、修理工作，解決了千斤頂裝配過程中的一大技術難題，既降低了工人的勞動強度，又極大地提高了生產效率?對增強我廠的競爭力，擴大我廠的知名度有著極其深遠的現實意義。
